試驗依據：

GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》中18.0.5條表18.0.5之規定。依該標準確定試驗電壓為21.75kV(2.5U)，試驗時間為5min(2.5u時)。

試驗儀器設備：

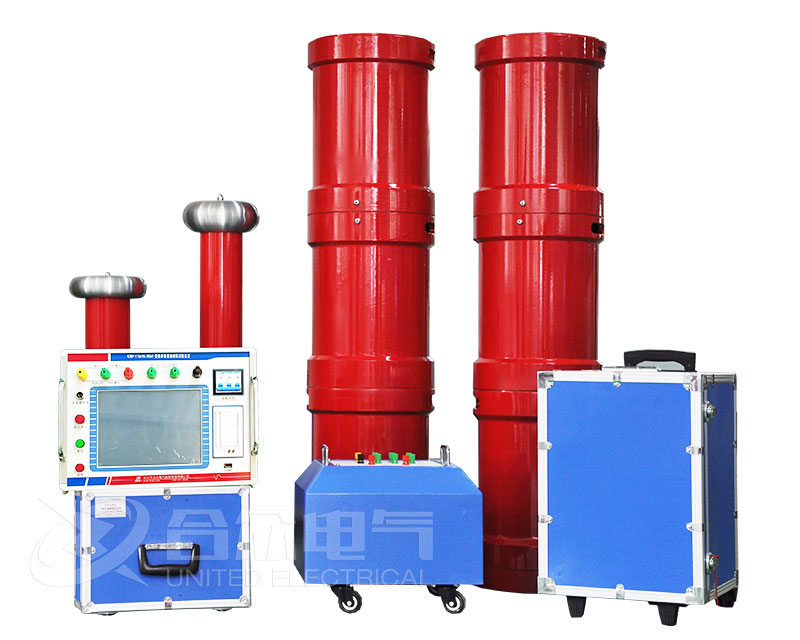

串聯諧振試驗設備一套;

干濕溫度計一塊;

5000V兆歐表一塊;

工具箱一套;

三相電源線若干。

試驗項目:

耐壓前電纜主絕緣電阻測量;

串聯諧振法交流耐壓試驗;

耐壓后電纜主絕緣電阻測量;

試驗步驟及技術措施：

電纜主絕緣電阻測量

測量方法

用5000V歐表，依次測量各相線芯對其他兩相及金屬套的絕緣電阻，金屬套及非被試相線芯接地。測量前將被測線芯接地，使其充分放電，放電時間一般為2-5分鐘。由于存在吸收現象，兆歐表的讀數隨時間逐步增大，測量時應讀取絕緣電阻的穩定值，作為電纜的絕緣電阻值。

測量步驟

1)測量并記錄環境溫度、相對濕度、電纜銘牌、儀器名稱及編號；

2)將所有被試部分充分放電，非被試相電纜線芯及金屬套接地;

3)將兆歐表地線端子(E)用接地線與接地導體連接好，兆歐表火線端子(L)接至被測部位的引出端頭上，兆歐表讀數穩定后記錄絕緣電阻值。拆除兆歐表相線；

4)將被試電纜對地放電并接地;

5)依照此步驟測試其他兩相。

電纜主絕緣交流耐壓試驗

本試驗采用串聯補償諧振法。

試驗步驟如下：

1、按串聯諧振耐壓試驗裝置接線圖，連接試驗接線。電纜的線芯接高壓，即接補償電抗器的高壓端，金屬套及非被試電纜芯接地。

2、調諧，按紅色“高壓通”按鈕，紅燈亮綠燈滅，高壓回路接通。調節“電壓調節”電位器使機箱面板指針電壓升至20V左右，調節“手動調節”旋鈕，使輸出電壓(屏幕顯示)達到最大值，高壓回路即進入諧振狀態。如需快速改變頻率可按動或按住“手動調頻”旋鈕。注意:在快速調頻過程中，電壓不能調得過高，以免在進入諧振狀態時輸出電壓超過試驗電壓。

3、均勻升高電壓，由分壓器測量試驗電壓，當試驗電壓達到2.5U。(21.75kV)時，啟動計時器，保持5分鐘，試驗過程中不出現閃絡及放電現象，則該相耐壓試驗合格，均勻降壓結束，關掉電源4、改變被試電纜接線，重復1、2、3、步驟，直到所有被試電纜設備都進行交流耐壓試驗為止。

試驗結果判斷

如果試驗中未發生放電擊穿現象，則認為試驗通過，試品合格。

交流耐壓試驗后電纜主絕緣電阻測量，試驗步驟同耐壓之前的絕緣電阻測量。
