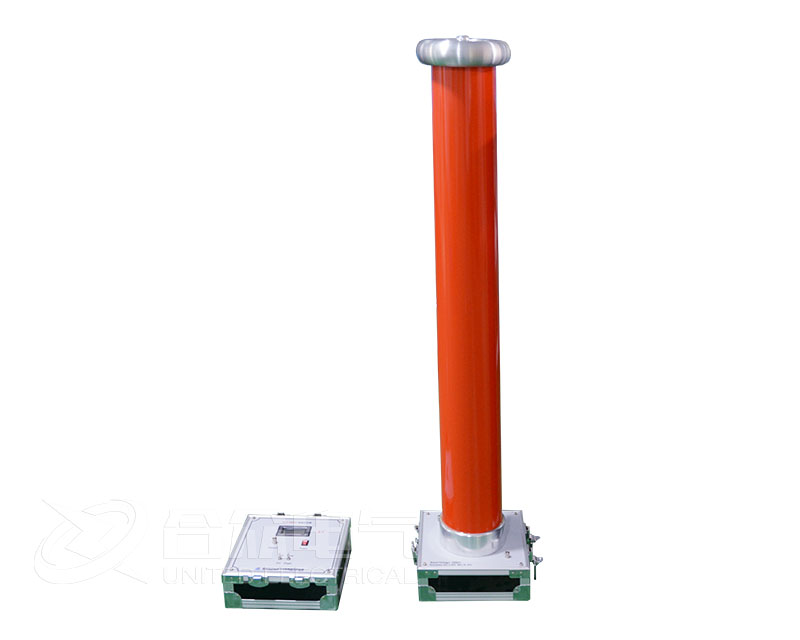

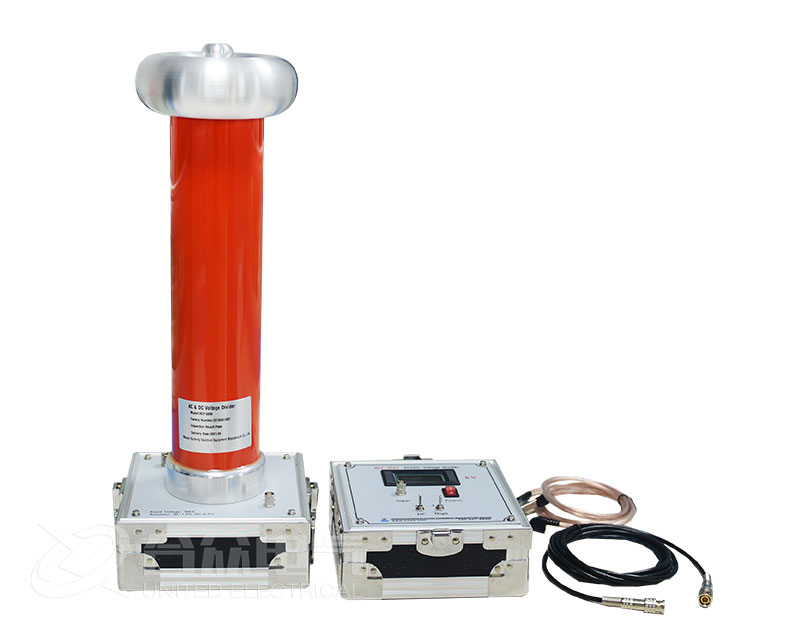

RCF系列阻容分壓器，是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓，雷電高壓，工頻高壓的測量。是代替高壓交直流阻容分壓器的首選。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

RCF系列阻容分壓器，通過儀表線與高壓測量端相連，可實現遠距離清晰讀數，使用安全、方便。該系列交直流交直流阻容分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。

RCF系列阻容分壓器，采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到最低。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。

RCF系列阻容分壓器使用方法

1、將交直流阻容分壓器接地端安全接地。

2、將高壓線接在均壓球上方，用接線螺旋栓將高壓線擰緊。

3、將儀表底座上的輸入端插入阻容分壓器測量端，測量直流時將鈕子開關切換到“DC”檔，測量交流時將鈕子開關切換到“AC”檔。

4、所測電壓為小于20kV時選擇“LOW”檔，當超過20kV時請選擇“HIGH”檔，從而獲取更高精度的測試值。

5、打開“Power”開關，選擇合適檔位，此時RCF系列阻容分壓器上將顯示“000.0”或“00.00”，此時即可開始測量。

6、待測試完畢后，切斷高壓，等RCF系列阻容分壓器上讀數為000.0”或“00.00”時方才進入現場(交流試驗時，儀表會緩慢回零，但高壓電源已經沒有電了，故在這種情況下請注意交流和直流試驗的區別)。

7、在測量直流時，若有濾波電容，應先對濾波電容充分放電，使RCF系列阻容分壓器指示的讀數為“000.0”時，才可以做相關操作。8.在使用和保養中，均應注意RCF系列阻容分壓器表面的清潔，防止污穢，此儀器應置于干燥處，妥善保管。
