抗干擾異頻介損測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。

  抗干擾異頻介損測試儀試驗接線方法

  1、接地端應可靠接在接地網上;

  2、根據被設備接地情況正確選擇正，反接法。

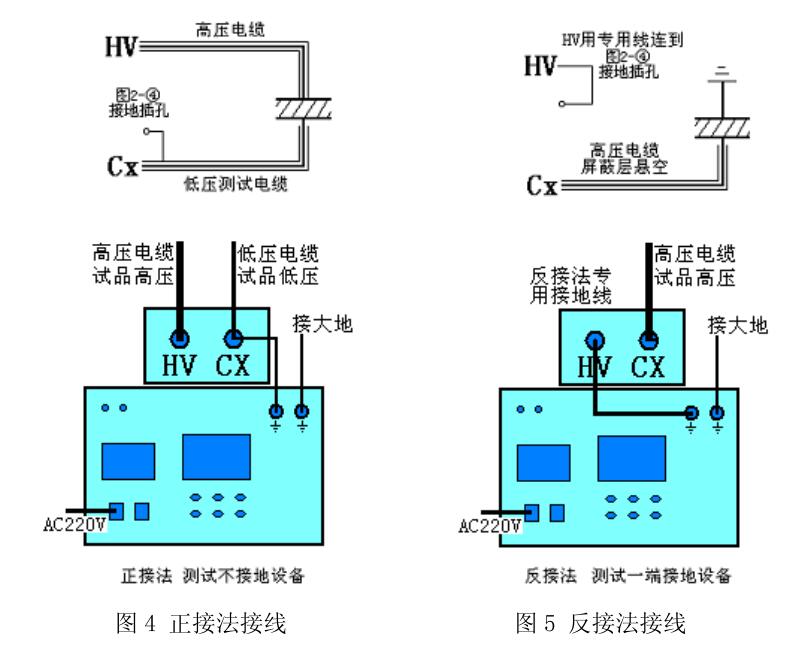

  正接法：(被試設備的低壓測量端或二次端對地絕緣)(見圖4)：

  1、專用高壓電纜從抗干擾異頻介損測試儀后側的HV端上引出接被試設備高壓端;

  2、專用低壓電纜從抗干擾異頻介損測試儀的Cx端引出接被試設備低壓端;Cx的屏蔽層必須通過面板上的接地插孔接地，Cx的芯線與屏蔽層嚴禁短接，否則無取樣，無法測量。

  反接法：(被試設備低壓端或二次端對地?zé)o法絕緣)(見圖5)：

  1、專用高壓電纜從抗干擾異頻介損測試儀后側的Cx端上引出接被試設備高壓端;注意Cx的芯線與屏蔽層嚴禁短接，否則無取樣，無法測量。屏蔽層應接被試品的屏蔽極，如被試品沒有屏蔽極則屏蔽層懸空;

  2、HV用專用線連接到面板的接地插孔(HV的芯線及屏蔽層接地);設備低壓端已經接地;

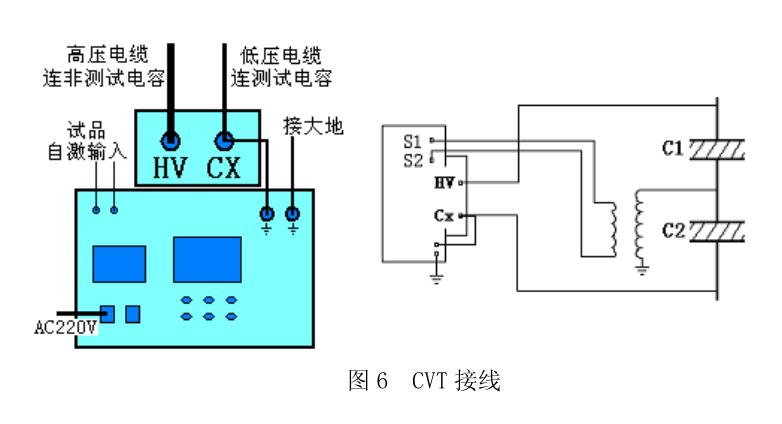

  抗干擾異頻介損測試儀CVT測試：

  1、S2為CVT的自激輸入源，接CVT正常工作時100V輸出的兩端，S1、S2 為逆變器經變壓器隔離輸出，S1、S2允許單端接地;

  2、HV用專用高壓測試線連接到非被試電容一端;

  3、Cx用低壓測試電纜連接到被試電容一端;Cx的屏蔽層必須連接到面板上的 接地插孔，Cx的芯線與屏蔽層(地)嚴禁短接，否則無取樣，無法測量。按圖連接表示正在測試C2的介損，如測C1則按圖互換C1、C2;

  4、AC220V接入電源插座口;

  5、對于小電容，空氣濕度較大時，其tg8受其表面狀態影響，介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正接法時接地，反接法時接Cx的屏蔽層;此方法有可能改變被試設備內部的電場分布而影響tg8;標準電容器和標準介損器均采用此接法。
