變電所高壓開關柜微機繼電保護裝置測試，繼電保護測試儀試驗：

  外觀檢查，觀察微機繼電保護裝置，外表不應有機械和電器上的損傷。

  檢查核對保護裝置實際接線與設計是否無誤，裝置工作電源是否正確，接地點正確可靠。

  通電前的絕緣檢查應符微機繼電保護裝置說明的規范要求。

  接通電源，讓微機繼電保護裝置自行進行一次自檢，面板上狀態應正確顯示、并符合產品技術說明的要求。

  根據設計或業主提供的整定值種類和數據，遵照微機繼電保護裝置操作手冊，通過人工或電腦方式進行種類和數值輸入速寫，同時把各保護值，開入、開出量地址加以確認并固化。

  運用微機繼繼電保護測試儀，根據設定保護值種類，首先測試保護回路定值，繼電保護裝置應保護動作，裝置保護動作值，應符合設計及產品技術文要求，此時應核對設定開入開出量地址顯示應一致接通或斷開。對于變壓器出線柜要做相應的高溫報警，超溫跳閘試驗，高壓電動機要做與之相關的線圈溫度，軸承溫度，潤滑油溫度，各種與儀表相關的報警和跳閘試驗。

  測量值校驗，在測量回路加入模擬量，測量值范圍及精度應符合產品技術要求。

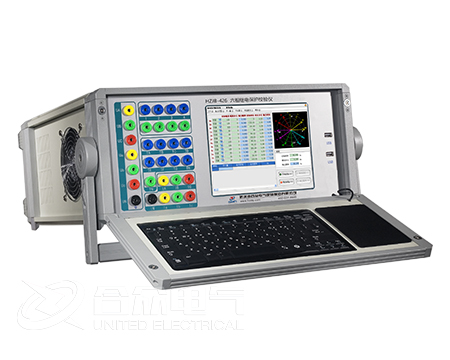

  用武漢市合眾電氣生產的微機繼電保護測試儀、三相調壓器在電流回路和電壓回路相應二次側加入模擬量，進行整組試驗。根據設計圖紙和定值進行電源備直投和應急段電源投切試驗，結果應和圖紙相符。PT柜并、分列裝置試驗應按產品說明書進行，也應和圖紙相符。最后將多臺微機繼電保護裝置與操作總站通過網絡線連接起來，分別在每組微機繼電保護裝置加入各種模擬事故量時，通過網絡將模擬動作信息傳送到微機總站，每一次模擬動作、微機繼電保護裝置及微機操作總站、都可以自動記錄模擬事故類型、時間和動作值，做完每一項試驗再進行一次恢復操作。
